很多工程方、装修公司选不锈钢水管时，总默认“不锈钢=抗压强”，随便挑一款就往工地送，结果运行没几年就出现爆管、接口脱开的问题。尤其是医院供水、高层住宅、老旧管网改造这类对输水稳定性要求极高的场景，一旦管材承压能力不达标，轻则破墙维修停水，重则影响整个院区、小区的正常用水秩序。判断一款不锈钢水管的抗压能力够不够强，从来不是看外观、听商家宣传就能下定论，这些藏在材质、工艺、细节里的关键因素，才是真正的硬核判断标准。

一、先看基材：材质成分是抗压能力的底层底线

很多低价爆管的不锈钢水管，问题从原料端就已经埋下了。

符合GB/T 19228国标的304食品级不锈钢，铬含量≥18%、镍含量≥8%，抗拉强度≥520MPa，是普通PPR管的8-10倍，常规工况下轻松承载1.6MPa的工作压力，完全满足绝大多数家装、普通工程的供水需求。如果是医院高温..水、沿海高盐碱水质这类严苛场景，316L材质添加了2%-3%的钼元素，长期在高温、高腐蚀环境下也不会出现晶间腐蚀，抗压稳定性比304更突出。

而市场上很多小作坊用201劣质不锈钢冒充304，这类节镍型不锈钢镍含量仅3.5%-5.5%，内部晶粒结构稳定性极差，实际抗拉强度比国标304低30%以上，遇到供水系统的瞬时水锤冲击，很容易直接开裂。选购时一定要要求厂家提供材质光谱检测报告，现场用不锈钢检测液快速核验，从源头把住抗压能力的..道关。

二、再查壁厚：壁厚和公差直接决定承压上限

同样是DN25规格的不锈钢水管，壁厚差0.2mm，理论抗爆压力就能相差近一倍。

根据CECS153-2003《建筑给水不锈钢水管管道工程给水规程》要求，常规供水场景的不锈钢水管，液压实验压力需达到工作压力的1.5倍，..小值不得低于0.6MPa。在材质完全相同的前提下，管材的抗爆压力和壁厚基本呈正相关关系：壁厚每提升0.1mm，管材的理论承压上限就能提升20%左右。正规国标产品的壁厚公差严格控制在±10%以内，完全能满足设计的承压要求。

行业里..常见的坑就是“壁厚下差”：很多非标商家标称1.0mm的管材，实际壁厚仅0.6mm，甚至用0.4mm的超薄管冒充国标产品，这类非标管的实际承压能力连1.0MPa都达不到，遇到高层供水的水锤冲击，很容易直接爆管。现场用千分尺随机抽检壁厚，是避开这类陷阱..直接有效的方法。

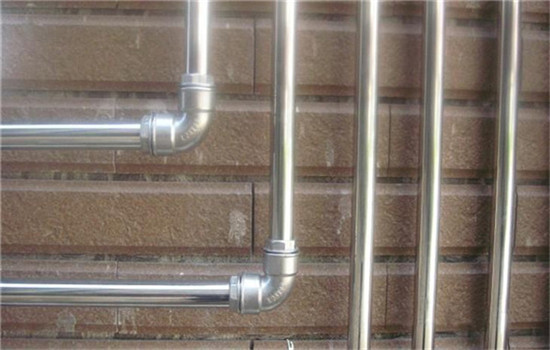

三、重点看连接：80%的渗漏隐患都出在接口位置

哪怕管材本身的抗压能力再强，如果连接环节出了问题，整个系统的实际承压上限也会被直接拉低。

目前行业公认..可靠的双卡压连接工艺，通过专用液压工具对管材和管件的连接端同步进行径向挤压，让管件形成六角形..锁紧结构，内置的食品级三元乙丙密封圈均匀形变实现双重密封，卡压部位的抗拔脱力可达3kN以上，连接位置的结构强度甚至高于管材本体，完全能稳定承载1.6MPa的长期工作压力，哪怕遇到瞬时水锤冲击，也不会出现接口脱开渗漏的问题。

反观很多不规范的施工，采用普通螺纹连接、非氩弧焊焊接工艺：螺纹加工会直接破坏管壁的原有结构强度，焊接位置如果处理不到位，很容易产生晶间腐蚀，这些位置的实际承压能力远低于管材本体，整个系统的抗压短板就集中在这里，后期运行中..容易从接口位置出现渗漏。

四、..看验收：打压测试是抗压能力的..终试金石

很多工程案例证明，哪怕管材、管件全部符合国标要求，跳过规范验收步骤，也会让不锈钢水管的高抗压优势完全无法发挥。

安装完成后必须严格按照国标要求进行水压测试：试验压力为设计工作压力的1.5倍，保压时长不低于30分钟，全程压力降不能超过0.02MPa。这个步骤能排查出卡压不到位、密封圈错位等肉眼看不到的隐性缺陷，彻底清零系统的抗压隐患。很多施工队为了省时间，随便打几分钟压就草草收尾，后期入住后遇到水锤冲击，接口直接漏水，不得不破墙维修，反而付出了更高的成本。

判断不锈钢水管的抗压能力够不够强，从来不是靠商家的口头承诺，把材质、壁厚、连接、验收这四个关键环节全部把控到位，才能真正选出能扛住几十年用水冲击的靠谱管材，让供水系统长期稳定运行不漏水。
