在高层住宅二次供水、医院公建管网、市政地埋输水等场景中，不锈钢水管的抗压能力直接决定了整个供水系统的运行安全与使用寿命。不少工程方和装修团队在选型时，误以为“选了304材质就等于承压达标”，实际投入使用后却频繁出现暗埋管鼓包、接口渗漏甚至爆管的问题。实际上不锈钢水管的抗压能力绝非单靠材质就能决定，它是一套从原料端到施工端的全链路综合性能，..我们就把影响它的核心关键因素逐一拆解，帮你彻底摸清不锈钢水管承压能力的底层逻辑。

..关键：基材的力学性能，是承压的底层基石

所有承压能力的上限，首先由不锈钢本身的材质属性决定，不同牌号、不同品质的原料，承压表现差距十分明显。

国标食品级304不锈钢的抗拉强度≥520MPa，合格的316L不锈钢因为添加了钼元素，抗拉强度可达530MPa以上，同时抗氯离子腐蚀能力比304提升40%，长期使用后不会因为材质点蚀导致承压能力衰减。而市面上不少小厂用劣质201不锈钢冒充304，它的抗拉强度比国标304低30%以上，镍铬元素含量不达标，投入使用2-3年就容易出现内壁锈蚀，实际承压能力会快速跳水，远达不到标称的标准。正规品牌都会采用太钢、宝钢等大厂的原厂正材，从源头..基材的屈服强度、抗拉强度完全符合国标要求，这是管道长期稳定承压的..块基石。

第二关键：壁厚与管径的匹配，决定直观承压上限

在材质相同的前提下，壁厚和管径的搭配逻辑，是直接影响管道承压能力的核心变量。

根据GB/T 19228系列国标给出的承压计算公式P=2SR/D可以得出：相同材质、相同管径的不锈钢水管，壁厚越大，承压能力越强；相同壁厚的管道，管径越大，管壁受力面积越大，承压能力反而会相对降低。比如外径25.4mm的水管，壁厚1.0mm时承压约1.6MPa，壁厚提升到1.5mm时，承压能力就能达到2.4MPa以上。但这也不代表壁厚越厚越好，过度加厚会造成不必要的成本浪费，正规厂家会根据低层家装、高层二次供水、地埋工程等不同场景的压力需求，匹配对应的国标薄壁规格，在..承压安全的前提下，把采购成本控制在合理区间。

第三关键：管壁均匀度，避免局部承压短板

很多人选购水管时只会测量管口的厚度，却忽略了整管的壁厚均匀度，这恰恰是劣质管材..容易藏猫腻的地方。

..不锈钢水管采用一体冷轧工艺，整根管道的壁厚误差控制在±0.05mm以内，管壁厚度均匀一致，没有局部偏薄、厚薄落差过大的问题，整管的承压能力均衡稳定，不会出现局部应力集中的情况。而偷工减料的劣质管材，轧制工艺粗糙，管壁..薄的位置甚至比标称厚度薄30%，哪怕管口位置的厚度达标，中间段的局部薄点也会成为整个管道的承压短板，水压稍有波动就容易从薄弱位置鼓包、开裂，完全达不到标称的承压标准。

第四关键：生产工艺精度，消除焊缝暗伤隐患

哪怕材质、壁厚都达标，生产过程中的工艺精度不达标，也会让管道的实际承压能力大打折扣。

采用全自动激光焊接工艺的不锈钢水管，焊缝位置的强度几乎和母材持平，不会出现传统焊接的虚焊、夹渣、气孔等暗伤，管道整体承压均匀，不会在焊缝位置出现应力集中，长期承受水锤冲击也不会开裂。而不少小厂家用落后的简易滚焊工艺，焊缝位置没有做固溶处理，不仅容易残留焊接应力，还会出现肉眼看不见的隐性裂纹，哪怕出厂时能通过常规试压，投入使用一段时间后，也很容易从焊缝位置率先渗漏、爆管。正规品牌会对每一根成品水管做在线涡流探伤和逐根水压测试，把承压不合格的产品在出厂前全部拦截。

第五关键：连接工艺强度，决定系统..终承压上限

绝大多数不锈钢水管的承压失效，问题都不出在管材本身，而是出在连接位置，接口往往是整个管网..薄弱的环节。

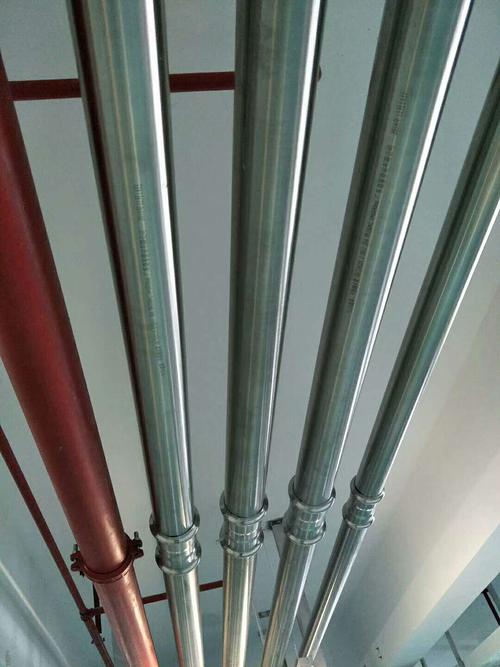

哪怕管材本身能承受2.5MPa的压力，如果连接工艺不达标，接口的密封强度不足，整个系统的实际承压能力也会被直接拉低。目前行业主流的双卡压连接，通过专用模具让管件和管材在接口位置形成..性刚性密封，接口的抗拉拔能力能达到管材本体的90%以上，完全能匹配管材的承压上限，哪怕长期承受高层供水的水压波动，也不会出现接口松动、渗漏的问题。如果采用不规范的简易连接方式，接口密封强度不足，哪怕管材本身性能再好，整个供水系统的实际承压能力也无法达标。

想要让不锈钢水管的标称承压能力真正落地，就必须把这五大关键因素全部把控到位，从原料选型、管材采购到现场施工全环节不放松，才能真正打造出一套长期稳定、零爆管隐患的供水系统。
